Vytápění objektivu

Rosení mě trápilo poslední dobou takovým způsobem, že mě to začalo vyloženě ..... :) Takže jsme musel tento problém řešit. Kvalitních nocí je na focení málo a balit techniku jenom kvůli tomuto, je špatné...



Poslední dobou jsem si několikrát stěžoval na zamlžování objektivu (rovnače) u dalekohledu. Pokud teplota klesla pod rosný bod, dopadlo to vždy takto:

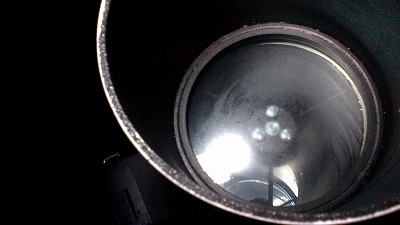

Obr.1 Orošený objektiv

Pokud dojde situace až k tomuto bodu, otření již nepomůže, protože optika je nadále ochlazována. Jediná šance je ohřát optiku nad hodnotu RB.

Jak ale na to? Samozřejmě existují komerční verze jako je například Revalation, Kendrick apod. Jediné co je velmi nepříjemné, je cena. Vyhřívací pásek na můj dalekohled se pohybuje kolem 2000,- a vyhřívací jednotka od  cca 3500,- a výše. Nemíním zde nikterak spekulovat nad kvalitou, je to prostě profesionální řešení,  ale ta cena... Naštěstí existuje levnější řešení, doslova za pár kaček, na které se podíváme dále. Inspiraci jsem čerpal z Astronomického fóra.

Co k tomu bude potřeba? Odporový drát, nejlépe kantalový, ale může být i jiný, suchý zip o šířce 5 cm, sešívačku, lepidlo, kousek prkýnka, dva hřebíky, svorkovnici, nějaké konektory tipu Cinch a regulátor zdroje.

V mém případě jsem použil odporový drát ze starého odporu. Délku jsem určil tak, že jsem si kousek ustřihl a zkusil, na kolik se zahřál při 12V. Měla by se na něm udržet ruka a rozhodně by neměl se rozžhavit do červena, pokud nepředpokládáte smažení vajíček v terénu :) Takže žádnou vědu v tom nehledejte.

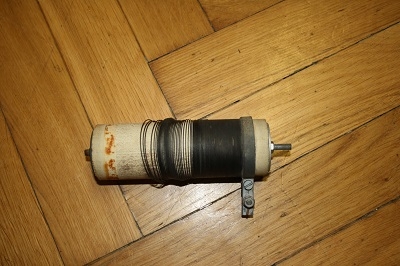

Obr. 2 Starý odpor

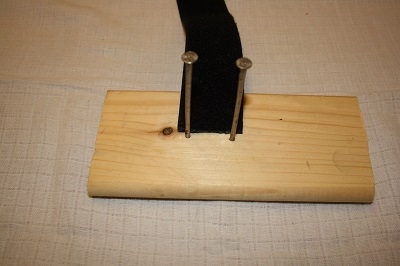

Do prkénka jsem si zatloukl hřebíky dle obrázku. Ty slouží k navinutí drátu do spirály a pomůže to udržet stejnou vzdálenost mezi jednotlivými smyčkami.

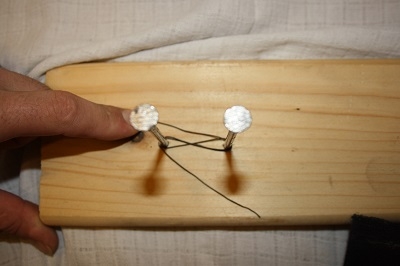

Obr.3 Hřebíky na velikost smyček



Smyčky jsem vedl do osmičky, aby šly lépe pak natáhnout na suchý zip.



Obr.4 Motání smyček


Po dokončení jsem drát připevnil na suchý zip pomocí sešívačky. Tím je sice pevně uchycen a nehrozí zkrat, ale trochu vzrostly tepelné ztráty.

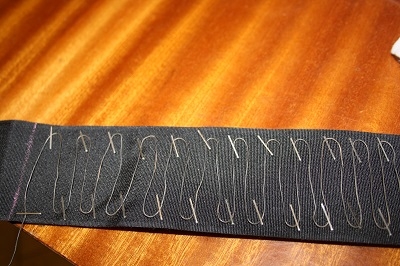

Obr.5 Drát na zipu


Na oba konce drátu jsem z druhé strany přidělal svorkovnici a ze spodní strany na zip přidělal protikus tak, aby se dal pásek přidělat na tubus.

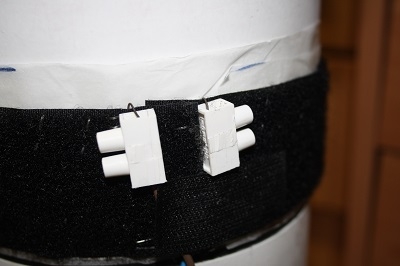

Obr.6 Svorkovnice


A tím se pomalu blížíme k závěru. Do svorkovnice jsem ještě přidělal kablík s Cinchem a celé to obalil druhou částí suchého zipu, aby se snížily tepelné ztráty.

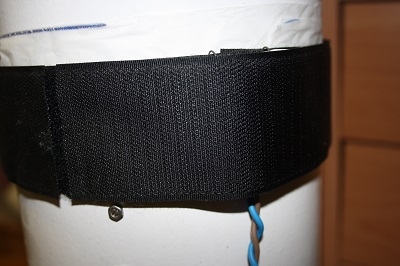

Obr.7 Konečný stav

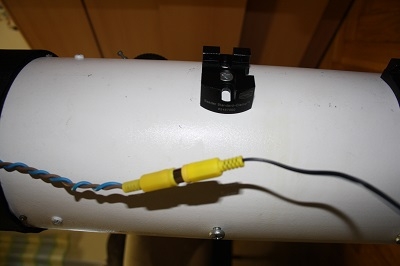

Obr.8 Detail Cinch (připojení)

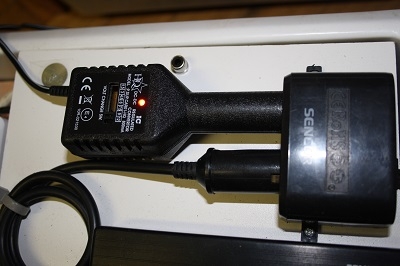

Obr.9 Měnič napětí


Jako regulaci jsem použil tuto příšernost za cca 150,- Kč. Výkon dle posledních testů nastavuji na 7,5V, pouze při začátku ustavování pro rychlejší ohřev rosnice, nastavuji na 12V.

Na závěr bych ještě zmínil, že mezi odporovým drátem a tubusem, jenž je vyroben z duralu či něčeho takového, jsem vložil pečící papír jako izolaci.

Tento návod je dělán jenom pro inspiraci, ale opravdu v tom nehledejte žádné záludnosti. V běžném provozu se mi to osvědčilo, uvidím jak si to povede v extrémních případech. Ještě na tom budu provádět nějaké úpravy, ale ty budou zřejmě jenom kosmetického rázu.
